UNO Z80 VERSIONE 2006



di Pietro De Luca









L'idea era quella di creare un computer z80 simile a quello della Nuova Elettronica.
Certo l'impiego dell'hardware in tale progetto (vedi tastiera esadecimale e display) è a mio avviso esagerato. Con una maggiore attenzione nella creazione del software di gestione l'hardware è stato completamente eliminato.

Il sistema è stato ridotto all'osso pur conservando le funzionalità originali, che seppur minime consentono di scrivere e verificare programmi in linguaggio macchina.


L'Hardware scelto è un piccolo sistema z80 proposto dal sito www.z80.info (vedi Board di Mario Prato).

Lo schema elettrico è modificato poichè è stata cambiata la mappa di memoria del sistema:
la porta i/o va da 08h a 0fh
la memoria rom da 0000h a 1FFFh
la memoria ram da 8000h a ffffh


La funzione impiegata dal CPM che usa la memoria in pagina 0 con un opportuno circuito di swap è stata disabilitata (il criterio usato per questo progetto è il massimo risparmio hardware).
Il multiplex dei display memorizza A0-A1-A2 quando scrive nelle locazioni da 08h a 0fH dello spazio risvervato all'I/O.
Il progetto prevede l'input dei dati mediante dip switch o tramite tastiera esadecimale più un pulsante.


Di seguito le due configurazioni:





SWITCH



INPUT

d0  d1  d2  d3  d4  d5  d6  d7
s0  s1  s2  s3  s4  gnd gnd stb


su ogni ingresso vi è chiaramente una resistennza di pull up





OUTPUT



d7 d6 d5 d4 d3 d2 d1 d0 multiplexati come indicato nel testo

p  g  f  e  d  c  b  a



0 = ON
1 = OFF



      a
  * ***** *
  *       *
f *       * b
  *       *
  *   g   *
    *****
  *       *
e *       * c
  *       *
  *       *
  * ***** *
      d      ** p
             **



TASTIERA



INPUT



uscita decoder mux display
3 2 1 0
3 2 1 0  d0
7 6 5 4  d1
B A 9 8  d2
F E D C  d3

         d4 usato da tasto funzione



Il settaggio nell'una o nell'altra modalità avviene in fase di compilazione del software e più precisamente all'etichetta K80aah inserendo come indicato nel sorgente di commentare (tastiera) o decommentare (switch) tale linea.



Le funzioni così come dichiarate nei testi di N.E. non hanno più gli stessi indirizzi: si lascia allo sperimentatore la facoltà di ricavare i nuovi indirizzi dall'assemblato o di utilizzare questo progetto come base per altri utilizzando un comune assembler.



Le funzionalità implementate sono le seguenti:



ENTER CTRL-0
digita indirizzo CTRL-1
visualizza registri CTRL-2
RUN CTRL-4



(vedi gli articoli di N.E.)



I caratteri sono gli stessi usati nel progetto originale.

Per maggiori infomazioni guardate il sorgente.



Inoltre è stata aggiunta una UART software a 9600 bps su d6, e sono stati rispettati i tempi delle routine di ritardo.




La lista dei componenti:



u1  7805
u2  7404
u3  74244
u4  74374
u5  74ls139
u6  cpu Z80
u7  2764
u8  62256
u9  74175
u10 7442

r4=r5 = 1200 ohm
c6= 1nf
c7= 100pf
le capacità di disaccoppiamento sono da 100nf
x1 = 4 mhz





Files scaricabili:







Alcune foto:

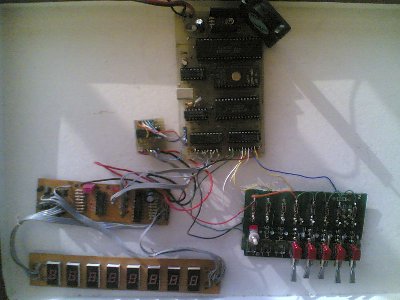

Il sistema

La CPU

Il display

Gli switch

Tastiera e display

Dopo il reset

Inserisco l'indirizzo



Contenuto memoria

Modifico il registro A

Modifico il PC

Dopo il RUN







Per qualsiasi informazione scrivete a: pcesco@tim.it
