Andrea Genovese, Paolo Pinto e Pino Giaquinto stanno realizzando le repliche dei circuiti stampati e stanno facendo un ottimo lavoro, decisamente impegnativo!
I files da loro prodotti sono disponibili in questa pagina per il download. Si tratta dei files gerber che possono essere utilizzati direttamente per la produzione dei circuiti stampati. Possono essere visualizzati utilizzando un qualunque programma in grado di visualizzare files gerber, anche online per esempio tramite questo sito: https://paragonrobotics.com/halo-s/?jumpToTab=gerberViewer
ATTENZIONE: nei circuiti stampati prodotti da Andrea Genovese, il silkscreen (la serigrafia) non deve essere stampato in produzione, ma deve essere stampato utilizzando una stampante UV con un inchiostro a base plastica (isolante) perché è posizionato sopra le piste e, non essendoci il solder mask, se si utilizza un inchiostro a base metallica le si mettono in corto.
Oltre ai circuiti stampati prodotti da Andrea Genovese sono disponibili anche altri gerber files, tra cui quelli prodotti da Paolo Pinto per la replica del suo computer Z80. La descrizione del progetto è qui: REPLICA Z80 NE, mentre i files gerber delle singole schede sono nella tabella seguente.
Tutti i gerber files sono stati accuratamente controllati, ma ovviamente non ci si assume alcuna responsabilità per eventuali errori.
| FILES GERBER DEI CIRCUITI STAMPATI | |||||
|---|---|---|---|---|---|
| FILE | DESCRIZIONE | SIZE | AUTORE | IMMAGINE | SCHEMA ELETTRICO |

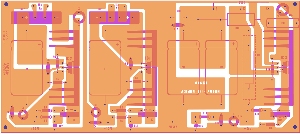

| LX380.ZIP | Alimentatore | 345 K | Andrea Genovese | |
|

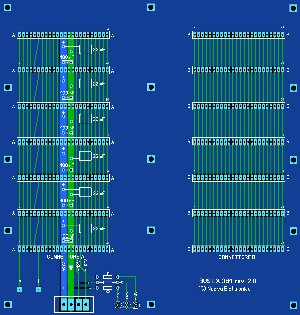

| LX381.ZIP | BUS da 7 schede | 1.93 M | Paolo Pinto | |
|

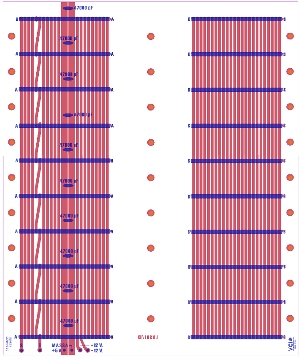

| LX381b.ZIP | BUS da 10 schede | 820 K | Andrea Genovese | |
|

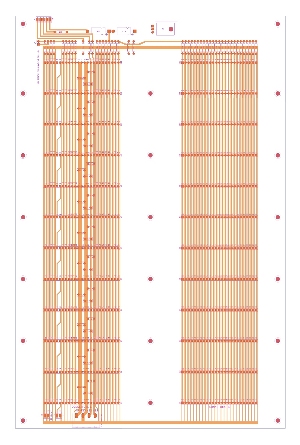

| LX381-MicroDesign.ZIP | BUS da 12 schede - Versione MicroDesign con bus terminato e schermato | 39.2 M | Salvatore Besso | |
|

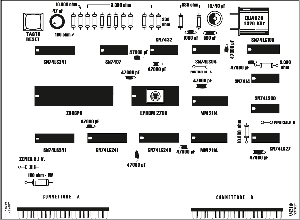

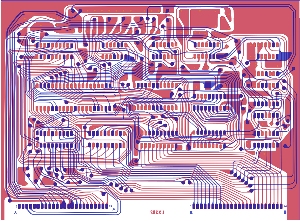

| LX382.ZIP | Scheda CPU | 1.28 M | Andrea Genovese | |
|

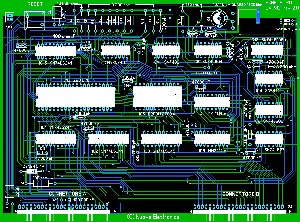

| LX382.ZIP | Scheda CPU | 4.55 M | Paolo Pinto | |
|

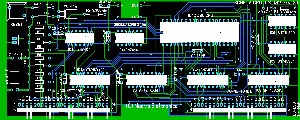

| LX382b.ZIP | Scheda CPU ver. 3.0 | 2.29 M | Paolo Pinto | |
schema elettrico |

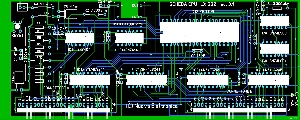

| LX382c.ZIP | Scheda CPU ver. 3.1 | 1.32 M | Paolo Pinto | |
schema elettrico |

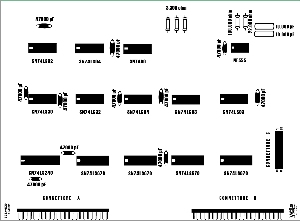

| LX383.ZIP | Interfaccia tastiera esadecimale | 1.75 M | Andrea Genovese | |
|

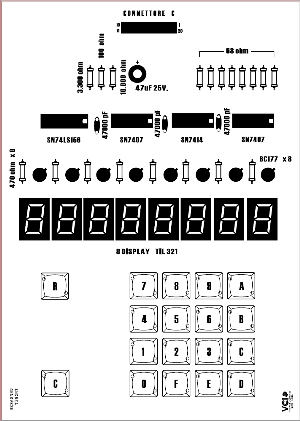

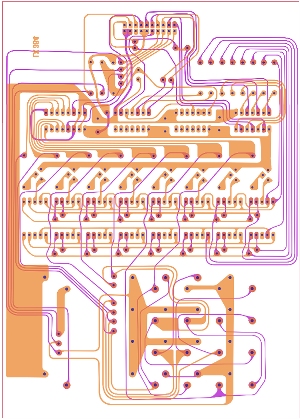

| LX384.ZIP | Tastiera esadecimale e display | 1.24 M | Andrea Genovese | |
|

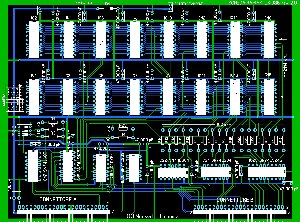

| LX386.ZIP | Scheda ram statica da 8K ver. 2.0 | 6.56 M | Paolo Pinto | |
|

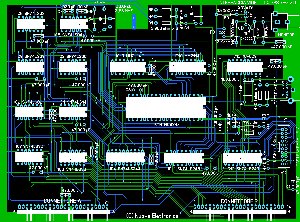

| LX388.ZIP | Scheda video low-res ver. 2.0 | 4.18 M | Paolo Pinto | |
|

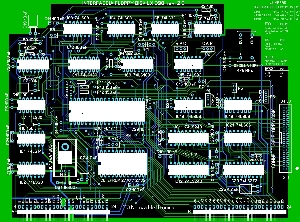

| LX390.ZIP | Interfaccia floppy-disk ver. 2.0 | 1.53 M | Paolo Pinto Pino Giaquinto |
|
|
| Schedine LX394-LX395.ZIP | Schedine per programmatore di eprom | 9.12 M | Salvatore Besso |
|
|

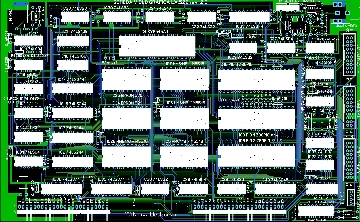

| LX529.ZIP | Scheda video-grafica ver. 2.0 | 3.56 M | Paolo Pinto Pino Giaquinto |
|
|

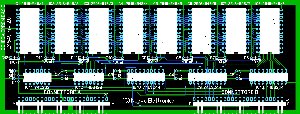

| LX548.ZIP | Scheda basic da 16K su eprom ver. 2.0 | 2.02 M | Paolo Pinto | |
|

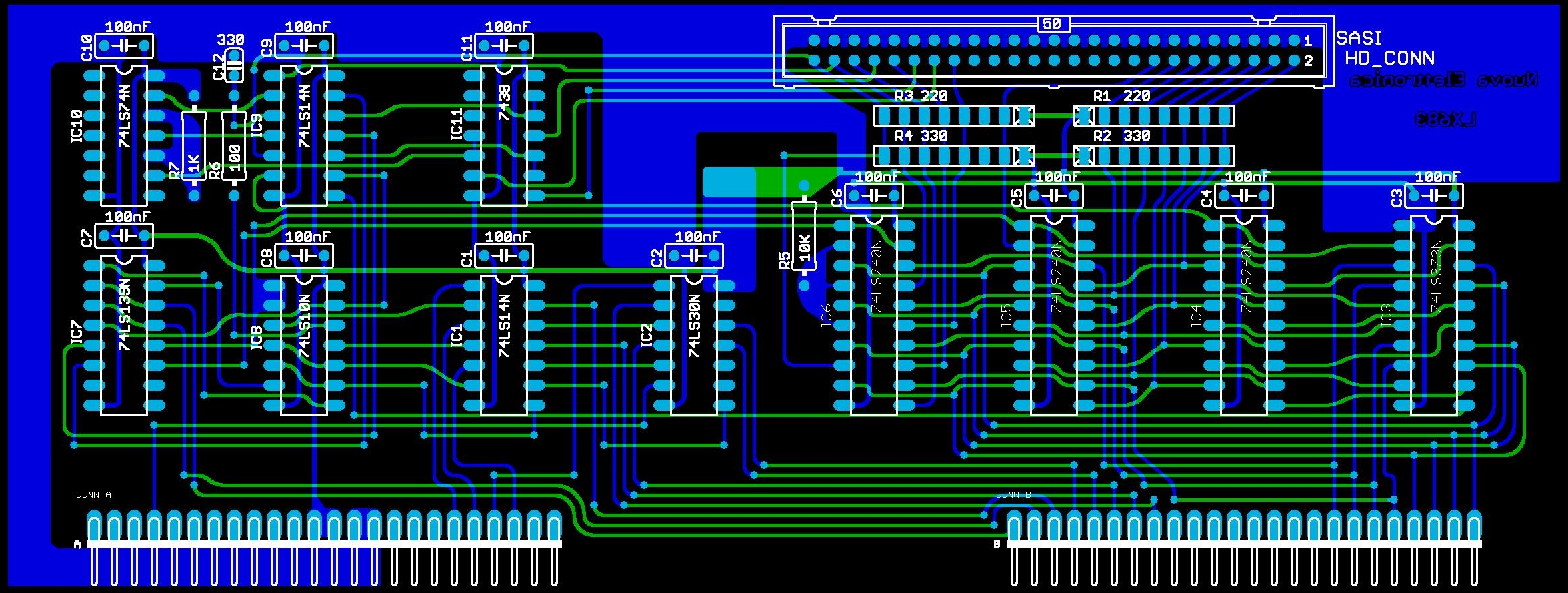

| LX683.ZIP | Interfaccia hard-disk ver. 2.0 | 439 K | Roberto Bazzano | |
schema elettrico altro schema elettrico |

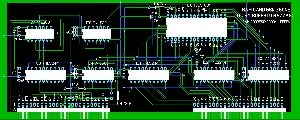

| ram 56k.ZIP | Scheda RAM da 56K (schema elettrico di Roberto Bazzano) | 1.0 M | Paolo Pinto | |
schema elettrico |

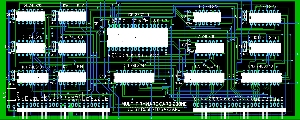

| Scheda Multi-Firmware (schema elettrico di Roberto Bazzano) | 1.39 M | Paolo Pinto | |
schema elettrico | |
