REPLICA Z80 NE
di Paolo Pinto

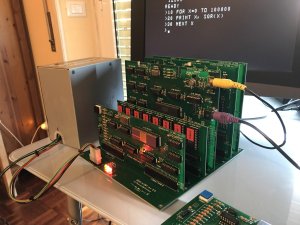

Paolo Pinto ha realizzato una replica del computer rifacendo i circuiti stampati delle schede più importanti.
In alcuni casi le schede sono state leggermente modificate e ottimizzate. Ad esempio sulla scheda CPU versione 3.1 sono state rimosse le due ram e la eprom, e sulla scheda video LX.388 è stato aggiunto un ingresso per una tastiera PS/2.
Il files gerber per realizzare i circuiti stampati delle varie schede di Paolo Pinto li potete trovare nella sezione circuiti stampati.
L'interfaccia PS/2 è quella realizzata da Pino Giaquinto. Nella sezione "Add-on e Ricerche" potrete trovare i files necessari alla programmazione del PIC 16F628A.
La scheda CPU lx.382 è stata realizzata in versione 3.1 riducendo il numero dei componenti. Qui trovate lo schema elettrico: schema lx.382 versione 3.1.
Alcune foto:
|
|
|
|
|
|

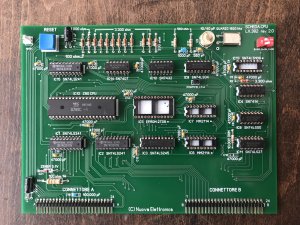

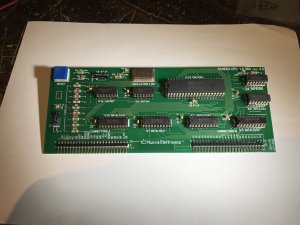

LX.382 v. 2.0 - Scheda CPU |

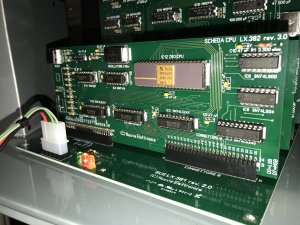

LX382 v. 3.0 - Scheda CPU |

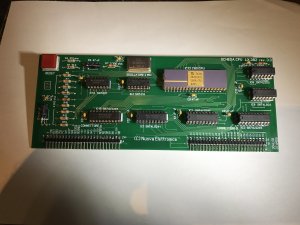

LX.382 v. 3.0 - Scheda CPU |

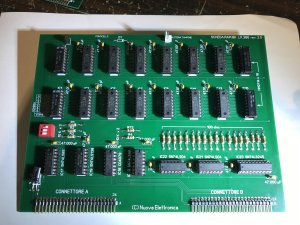

LX.386 - Espansione 8K ram |

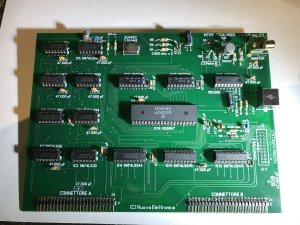

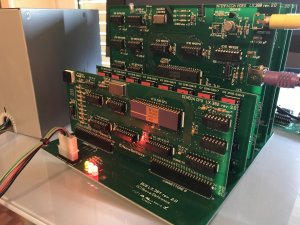

LX.388 - Scheda video |

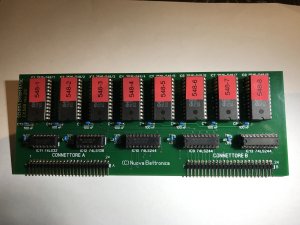

LX.548 - Basic da 8K su eprom |

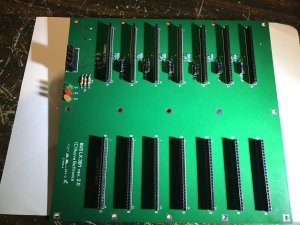

LX.381 - Bus |

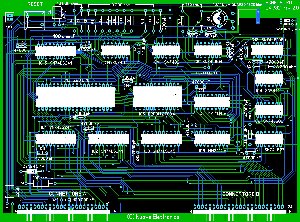

LX.382 v. 2.0 - Scheda CPU - Layout |
LX382 v. 3.0 - Scheda CPU - Layout |
LX.386 - Espansione 8K ram - Layout |
LX.388 - Scheda video - Layout |
LX.548 - Basic da 8K su eprom - Layout |
LX.381 - Bus - Layout |

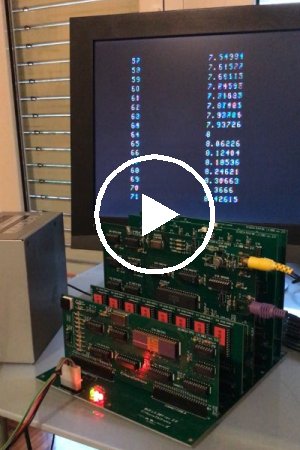

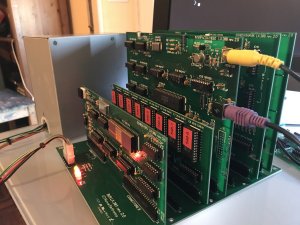

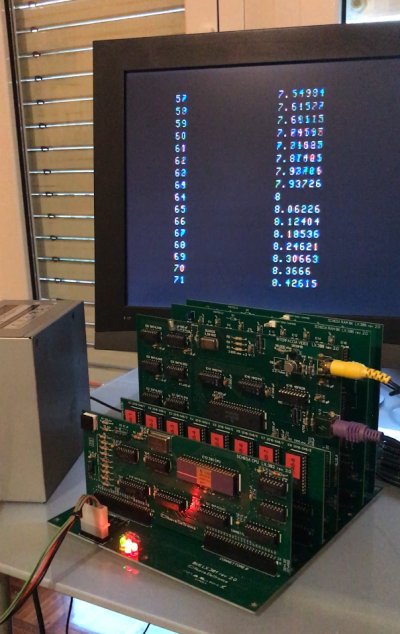

Video del computer funzionante |
